Einige Tipps zum Umbau eines Fahrrades zum Elektrofahrrad

- Anschluss Gasgrifffreischalter -

Hinweise zum Anschluss

Kabel 1 (schwarze Kabel des Freischalters) kommt zusätzlich bzw. parallel geschaltet an Ground (0V, meist schwarz) des Pedelec-Sensor- oder Gasgriff- Anschlusses. (Die Verbindung zwischen Controller und Pedelec-Sensor bleibt also bestehen, es wird nur eine zusätzliche Verknüpfung für die Stromversorgung des Freischalter geschaffen.)

Kabel 2 (rotes Kabel des Freischalters) kommt zusätzlich bzw. parallel an + 5V (meist rot) des Pedelec-Sensors oder Gasgriffs. (Die Verbindung zwischen Controller und Pedelec-Sensor bleibt bestehen, es wird nur eine zusätzliche Verknüpfung für die Stromversorgung des Freischalter geschaffen.)

Kabel 1 und 2 dienen der 5V - Stromversorgung des Freischalters, daher ist es gleichgültig, ob diese vom Pedelec-Sensor oder Gasgriff abgegriffen werden. (Kabel 2 darf aber keinesfalls aus Versehen an das ebenfalls rote 36V Hauptstromkabel Akku - Controller angeschlossen werden.)

Kabel 3 (gelbes Kabel des Freischalters) kommt zusätzlich bzw. parallel an den Signal-Eingang für einen der beiden Bremsgriffe (meist ebenfalls gelb [in seltenen Fällen jedoch schwarz, obwohl nicht Ground!]).

Kabel 4 (grünes oder blaues Kabel des Freischalters) kommt an den Signal-Ausgang des Pedelec-Sensors. Das Kabel vom Pedelec-Sensor (meist ebenfalls grün, ggf. auch blau) zum Controller wird dabei unterbrochen. Das Kabelende am Controller bleibt frei. [An das Kabel, das vom Pedelec-Sensor kommt, wird also neu das grüne [bzw. blaue] Kabel des Freischalters angeschlossen.]

Varianten:

1. Es kann in die gelbe Leitung zwischen Freischalter und Bremsgriff-Eingang ein normaler Ein-/Aus-Schalter (Umschalter) eingebaut werden, so dass ggf. auch im Mofamodus nur mit dem Gasgriff gefahren werden kann.

2. Es kann mit einem 2poligem Ein-/Aus-Schalter das Signalkabel des PAS Sensors wechselseitig auf den Freischalter oder auf den Controller sowie das gelbe Kabel des Freischalters auf das gelbe Kabel des Bremsgriffs bzw. offen geschaltet werden. So kann entweder wie gewohnt mit PAS und Gasgriff gefahren werden oder im Gasgriff – Freischalter Modus. Stellung 1 = Sensor an Controller; gelb offen. Stellung 2 Sensor an Freischalter; gelb geschlossen.

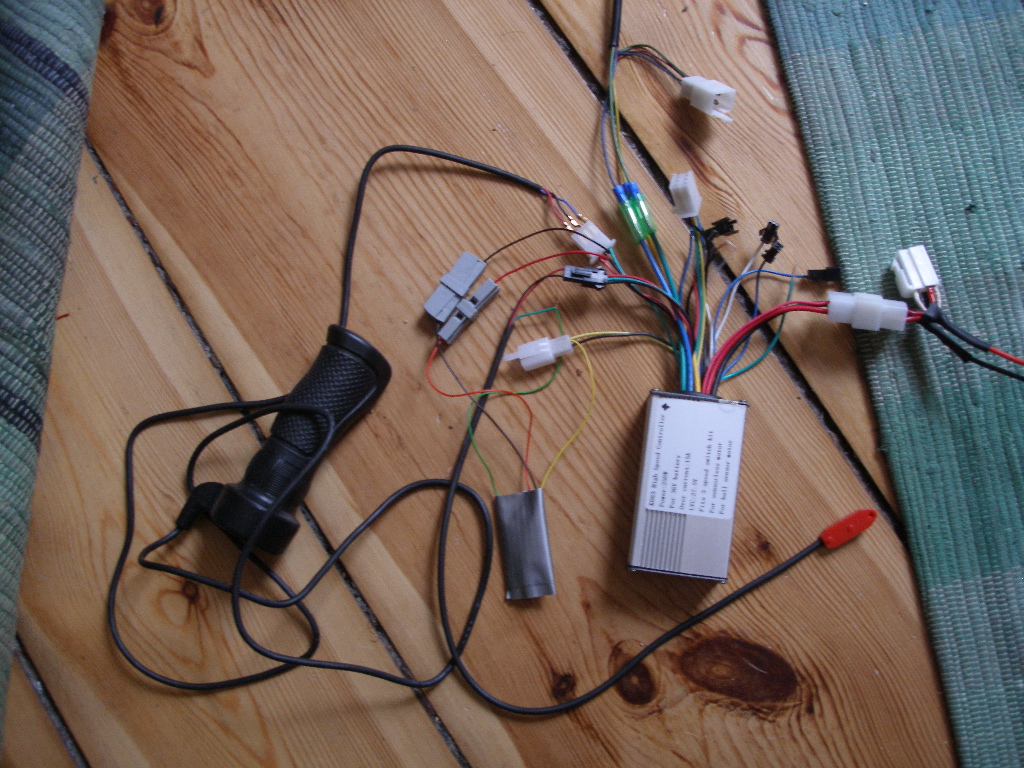

Ist der Freischalter wie beschrieben und auf dem Bild zu sehen angeschlossen, so bewirkt eine Betätigung des Gasgriffs zunächst gar nichts. Nur wenn der Sensor durch die Magnete aktiviert wird, kann der Gasgriff ganz normal benutzt werden.
